Le
barrage voûte tire son nom de sa structure particulière en voûte.

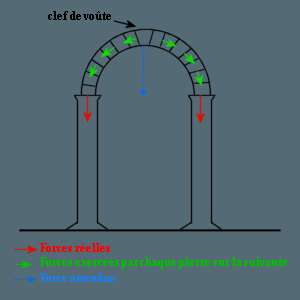

Celle-ci
peut être comparée à celle d’une voûte de cathédrale, en effet, elle présente
une structure en arc où chaque pierre s’appuie sur l’autre afin de tenir en
équilibre.
La force prépondérante est alors le poids qui exerce sa pression sur le sol.
|
|
Le
cas du barrage pourrait s’appliquer à une simple mise à l’horizontale de
la voûte d’une cathédrale, en effet, le poids joue alors un rôle moins
important et est remplacé par la force de la pression de l’eau, celle-ci pousse
le barrage qui prend alors appui sur les pans de la montagne sur lequel il est
construit.
Le barrage doit posséder une base relativement épaisse afin de ne pas basculer sur lui-même.
|
|
Une surface de contact assez large avec les flans de la
montagne est requise afin de répartir au mieux la force de pression de l’eau.
|
|
Enfin
la base doit être plus avancée que le sommet du barrage afin de concentrer
d’avantage la force de pression de l’eau.
L’expression
de la force de pression de l’eau est donnée par la relation :
|
P
correspond à la pression hydrostatique d’un fluide : exprimée en Pa
(pascal)
g
correspond à l’accélération de la pesanteur, et vaut, sur terre, 9,81 m.s-2
h
correspond à la hauteur de la colonne de fluide : exprimée en m
ρ
correspond à la masse volumique du fluide : exprimée en g.L-1
Le
barrage voûte propose de nombreux avantages, en effet ce nouveau principe
permet d’opposer la forme dynamique d’un arc en béton qui renvoie la forte
pression de l’eau emprisonnée à chacune des rives au lieu d’opposer à la masse des eaux le poids d’une digue inerte.
Cependant
il est important de noter que cette forme de retenue n’est en aucun cas un
système moderne
Ce type de
barrage convient parfaitement à des paysages montagneux composés de vallées
étroites. Ce barrage est relativement fin ce qui permet d’économiser de la
matière, ce qui donne au barrage voûte un coût moindre. En effet grâce au
progrès de l’époque, la création de la voûte de Tignes n'a nécessité que
630 000 m3 de béton, soit 50% de moins qu'un barrage-poids ;
ainsi ce type de barrage est plus facile à bâtir en raison de son poids plus
léger.
